齿轮磨床过滤系统
齿轮磨床过滤系统
产品详情

WZ-VN过滤机

  应用领域
  WZ-VN过滤系统广泛应用于各类磨削场合,特别是CBN砂轮对成型齿轮的磨削是此过滤机的主要应用领域之一。
  应用特色
  •使用成本低(耗材可反复使用约2年以上);
  •结构紧凑美观、超强的配合度以及承载性,可方便将液压系统制冷单元和油雾过滤器集成在过滤系统上;
  •因采用连续过滤方式所以可以向磨床源源不断的提供清洁的磨削液,同时将过滤到的杂质干燥后形成滤饼送入垃圾车内,整个过程中无需人工干预。

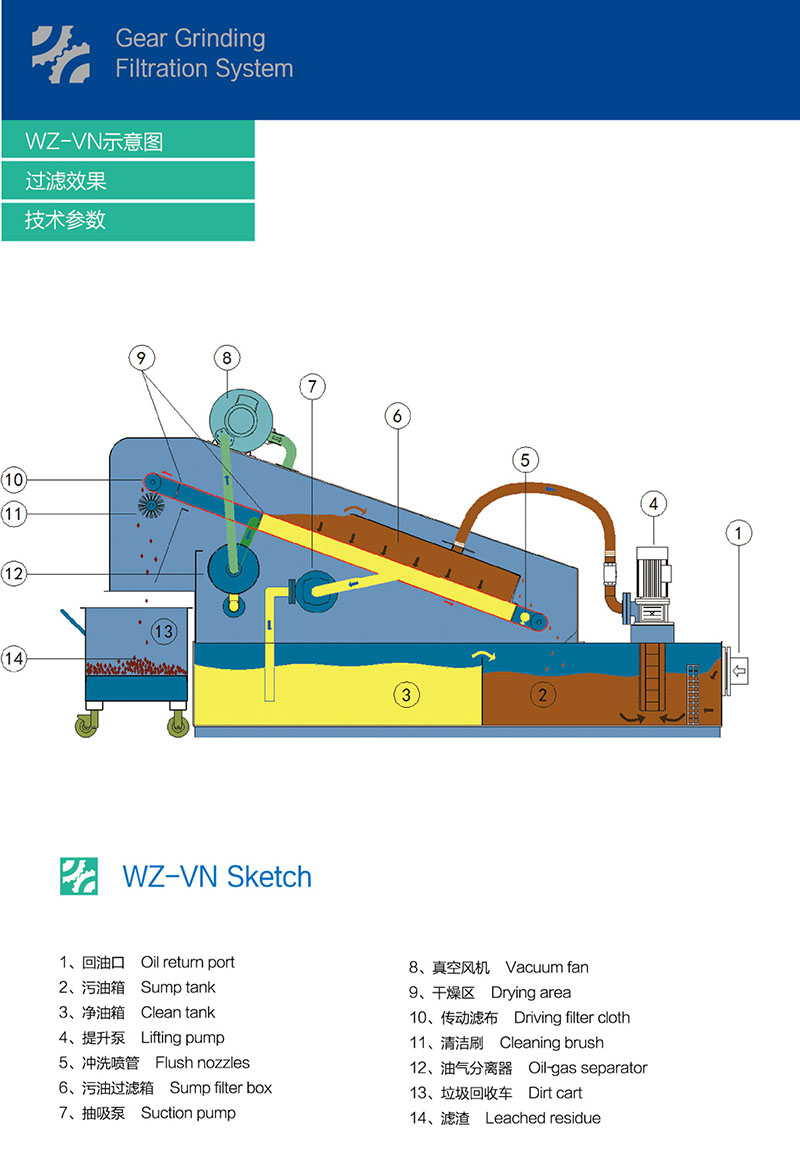

  WZ-VN示意图

71

  系统通过抽吸泵强大的抽吸力不断的将脏油透过滤布而形成连续的过滤。在完成过滤的同时脏物在滤布表面被截留,当脏物形成一定的厚度时在滤布表面产生负压,在达到一定负压度时滤布自动前行,并在干燥站干燥处理后形成滤饼,最终被集中收集在手推车内。整个过程为程序自动控制。系统可加装冷却控温装置。

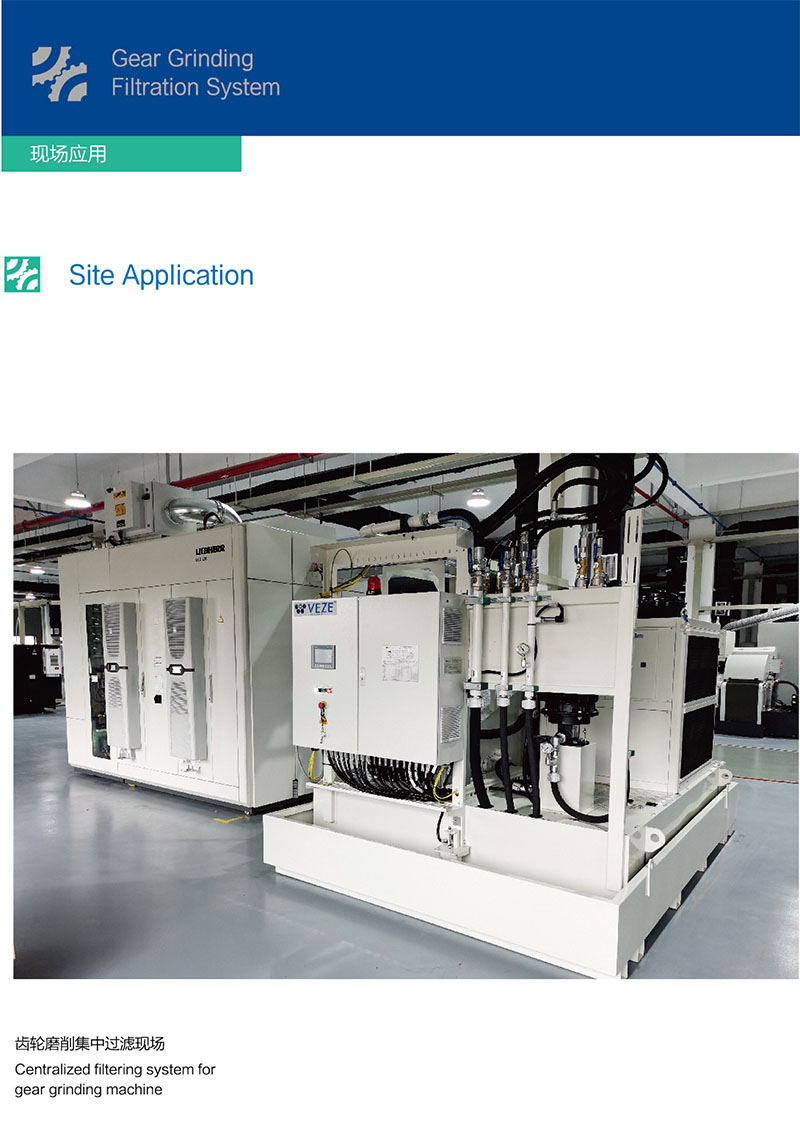

  现场应用

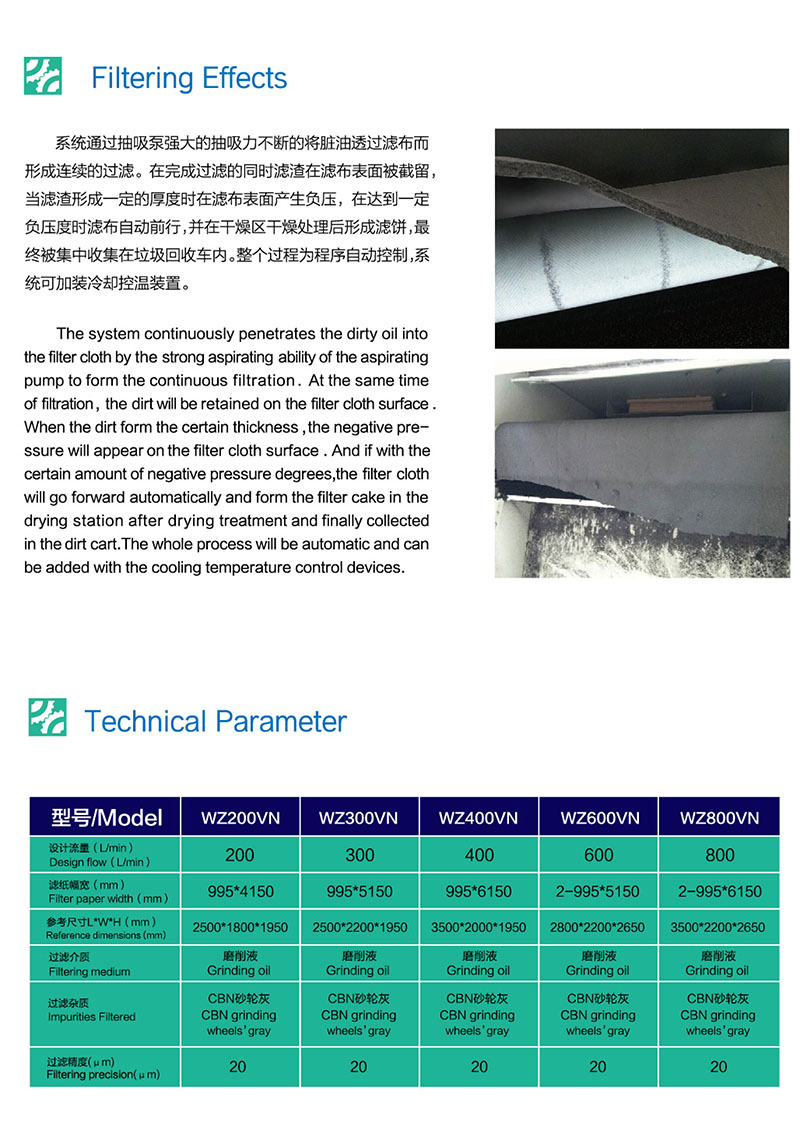

过滤效果



  WZ-VN过滤机功能布局

  我们能够根据用户需求将液油过滤系统、制冷系统、油雾过滤系统集中规划设计,做到一体化设计并且展现齐全的功能。钣金加工部分:宝钢平板、一体化激光切割机身、数控剪折、酸洗磷化涂塑处理。



刀具磨床过滤系统

维泽最新型的WOF-N-A系列刀具磨床过滤系统,可为单机或多机提供过滤,过滤精度最高可达1微米(1μm)。

应用领域:

硬质合金刀具磨削冷却过滤、超硬钻石刀具磨削冷却过滤等场合。

过滤精度:可提供最高至1微米(μm)的绝对精度过滤。

适用液体:

油齡却液和水性冷却液。

适用刀具磨床:

任何品牌的刀具磨床。



产品特色
  维泽科技的WOF-N-A过滤系统采用模块式设计,系统在用户需要的情况下能够通过加装滤芯加大过滤量来为更多磨床供油。同时整台过滤系统采用维泽科技的第三代设计成果,已经将制冷单元、过滤单元、磁性过滤单元等组合设计在一起,其结构紧凑、合理、高效同时维修方便,整台设备部件无外露,所有设备均在一体式机箱内运行,干净整洁且噪音极低。通过WOF-N-A高精度过滤,油品清洁度达到1μm,在有效延长油品使用寿命的同时减少了细微硬质合金对机床的伤害,大大降低了机床的维护成本。



过滤步骤

现场应用

选型配置



高速钢刀具磨削过滤系统

WOF-BAG-X系列高速钢刀具过滤系统

针对高速钢刀具研磨的特性,维泽科技经过多年的研究现推出高效率的过滤系统:WOF-BAG-X系列过滤系统。在推出的第一时间就得到用户一致好评!

现场应用及效果

WOF-BAG-X高速钢过滤机功能布置

主要优点:过滤效率高、过滤精度高、能耗低。经过多年潜心研究,针对普通过滤系统磁性过滤机效率不高的问题我公司专门研发了独特的磁性过滤单元,此过滤单元能够将磨削产生的杂质大部分滤除,后续经过独特的终端过滤单元过滤后油品清洁度能够达到3-5µm,且损耗低于其它过滤系统40%的电力消耗!



油雾过滤系统

维泽AF系列油雾过滤机
  维泽AF系列油雾过滤机是一款环保产品,能将机械设备在工作中产生的油雾、水汽等污染物完全滤除,使车间环境清新纯净。AF系列油雾过滤机广泛适用于:刀具磨床、齿轮磨床、CNC加工中心等封闭空间的机床系统。

过滤方式
  静电式过滤机(适用于油雾及烟雾净化过滤)
  机械式过滤机(适用于水雾净化过滤)

真空过滤冷却系统

WZ-V真空过滤冷却系统
  WZ-V真空过滤冷却系统适用于各类磨床如:齿轮磨、夕卜圆磨、平面磨、大型加工中心等场合。适用于油性及水溶性冷却液。此过滤系统可以为单机过滤、多机集中过滤并提供整厂规划设计和集中过滤方案。

技术参数

WZ-V系列切屑液过滤控温装置从单机配套到集中处理,可按用户要求将过滤,冷却,除油,高压供液,油雾收集,排污清理等多功能部件组合在一起,组成不同的过滤系统,适用各种加工工艺对各种冷却液的不同处理要求,并长期供给各种性能优良的配套滤材。


  集中过滤系统的供液和回液大体有三种方案:一是全部架空走管。二是架空供液,地沟回液。三是供液管和回液管全部都在地沟中,空间没有管道。方案的选择取决于用户车间厂房条件和切屑性质,维泽会按用户的具体情况做出合理设计。

  WZ-V真空过滤机功能布局

维泽最先进的全自动真空过滤系统可为单机床或多机床提供大到9000L/min,过滤精度达到10μm的切屑液处理。


  维泽从过滤方式,系统布置,供液方式,回液方式,切屑液配置,除油灭菌,净化再生,温度控制及滤渣处理等各方面为用户提供系统设计,设备制造和现场安装调试。

  完美的真空替代产品
  设计原理:采用独特的反冲再生原理,没有耗材。过滤单元最长寿命可达8年以上。


  产品优点
  精度高,最高精度可达1μm,远超真空型过滤机所能达到的过滤精度,为高精度磨削提供了可靠保证。
  @过滤单元采用模块式设计,可以方便轻松的达到大流量过滤供液,同时设备紧凑小巧,无需占用大量空地。

  @省去了机械传动真空复杂繁琐的传动结构,减少维修点,更方便用户使用。

  @因为没有滤纸耗材,所以也不会有真空型过滤机难以避免的在消耗滤纸的同时将冷却液带走的问题,此过滤方式不产生废弃物,不污染环境。
