真空过滤冷却系统
真空过滤冷却系统
产品详情

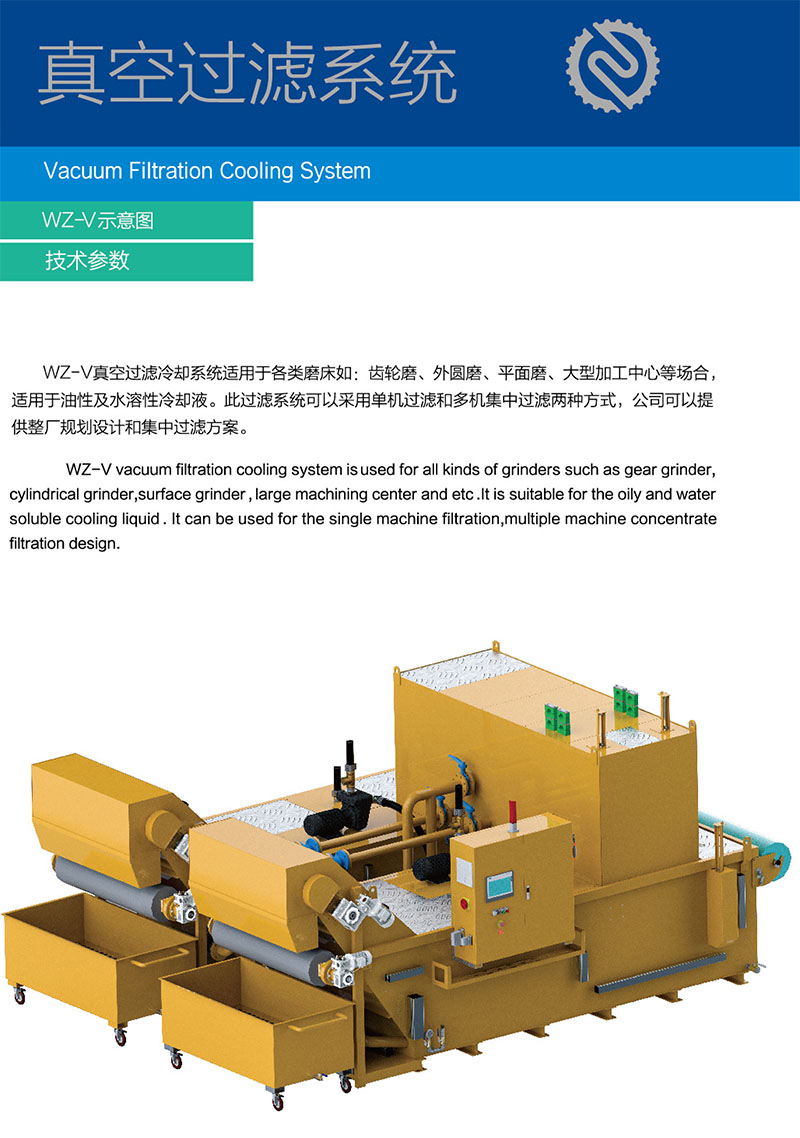

  WZ-V真空过滤冷却系统
  WZ-V真空过滤冷却系统适用于各类磨床如:齿轮磨、夕卜圆磨、平面磨、大型加工中心等场合。适用于油性及水溶性冷却液。此过滤系统可以为单机过滤、多机集中过滤并提供整厂规划设计和集中过滤方案。

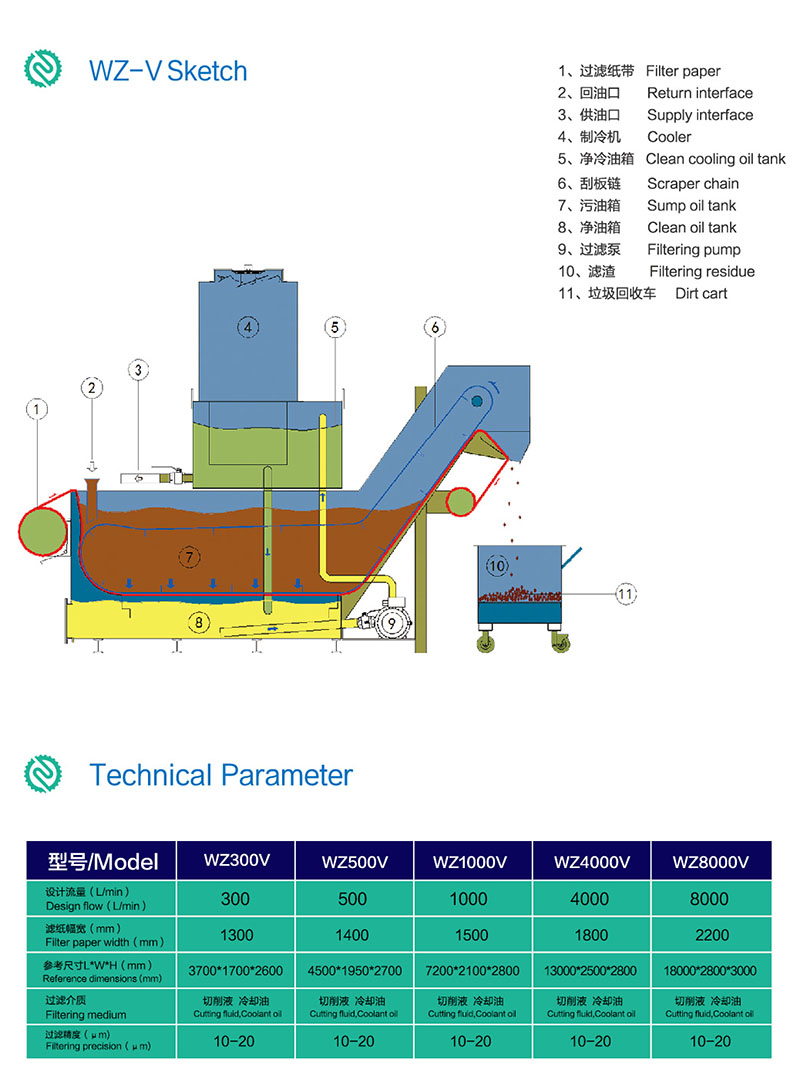

  WZ-VN示意图


  技术参数


型号WZ300VWZ500VWZ1000VWZ4000VWZ8000V
设计流量(L/min)300500100040008000
滤纸幅宽(mm)13001400150018002200
参考尺寸L*W*H(mm)3700*1700*26004500*1950*27007200*2100*280013000*2500*280018000*2800*3000
过滤介质切削液 冷却油切削液 冷却油切削液 冷却油切削液 冷却油切削液 冷却油
过滤精度(µ m)10-2010-2010-2010-2010-20

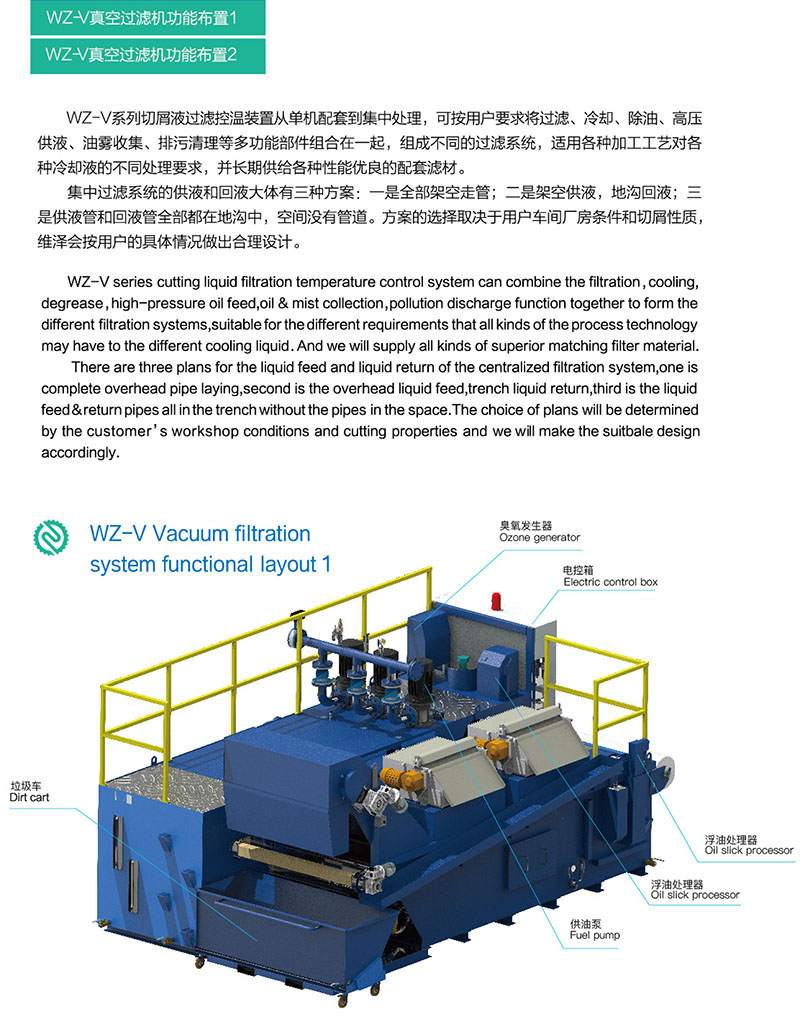

  WZ-V系列切屑液过滤控温装置从单机配套到集中处理,可按用户要求将过滤,冷却,除油,高压供液,油雾收集,排污清理等多功能部件组合在一起,组成不同的过滤系统,适用各种加工工艺对各种冷却液的不同处理要求,并长期供给各种性能优良的配套滤材。
  集中过滤系统的供液和回液大体有三种方案:一是全部架空走管。二是架空供液,地沟回液。三是供液管和回液管全部都在地沟中,空间没有管道。方案的选择取决于用户车间厂房条件和切屑性质,维泽会按用户的具体情况做出合理设计。

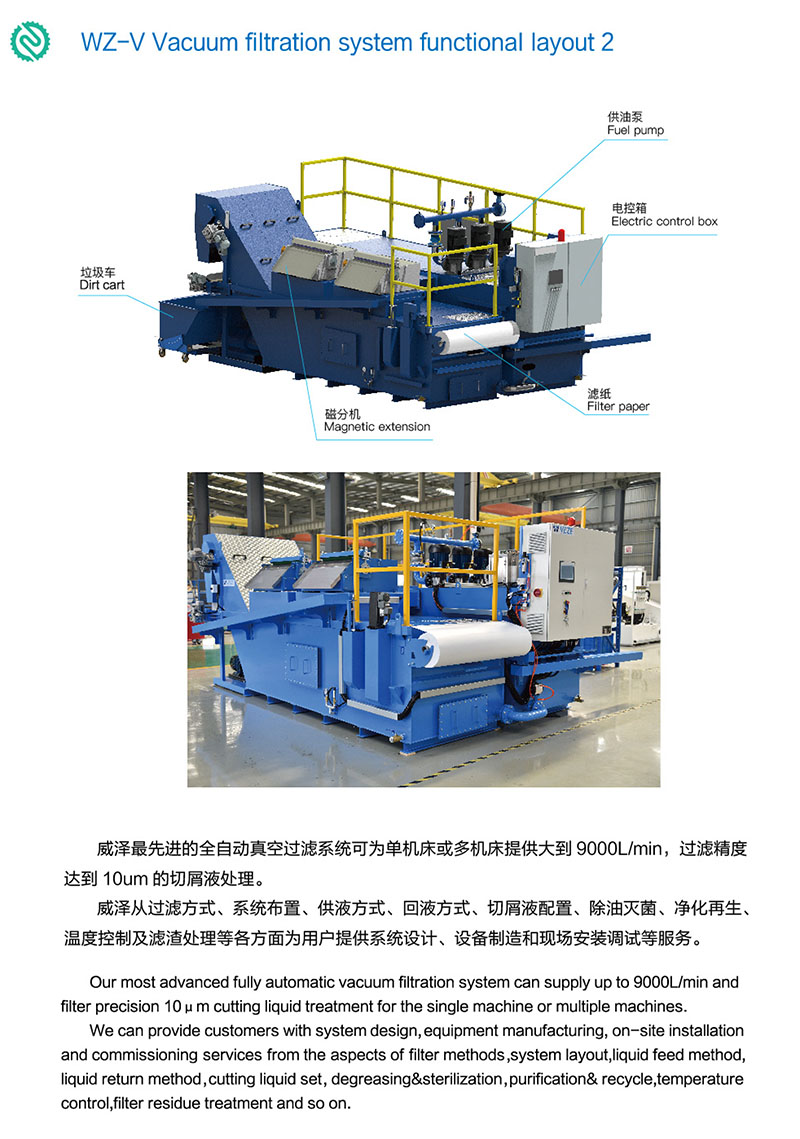

  WZ-V真空过滤机功能布局1、2
  4  维泽最先进的全自动真空过滤系统可为单机床或多机床提供大到9000L/min,过滤精度达到10μm的切屑液处理。
  维泽从过滤方式,系统布置,供液方式,回液方式,切屑液配置,除油灭菌,净化再生,温度控制及滤渣处理等各方面为用户提供系统设计,设备制造和现场安装调试。
  完美的真空替代产品
  设计原理:采用独特的反冲再生原理,没有耗材。过滤单元最长寿命可达8年以上。
  产品优点
  精度高,最高精度可达1μm,远超真空型过滤机所能达到的过滤精度,为高精度磨削提供了可靠保证。
  @过滤单元采用模块式设计,可以方便轻松的达到大流量过滤供液,同时设备紧凑小巧,无需占用大量空地。
  @省去了机械传动真空复杂繁琐的传动结构,减少维修点,更方便用户使用。
  @因为没有滤纸耗材,所以也不会有真空型过滤机难以避免的在消耗滤纸的同时将冷却液带走的问题,此过滤方式不产生废弃物,不污染环境。
